通讯电子产品行业手板模型解决方案
Consumer Electronics & Communication Device Prototype Manufacturing Solution
通讯电子产品手板模型开发的核心挑战在于其极端的结构集成度与快速迭代需求，使得外观设计、结构工程与电子功能验证必须在极短周期内同步完成，对样件精度、材料性能及装配一致性提出了极高要求。
① 通讯电子行业研发挑战（Industry R&D Challenges）
通讯与消费电子产品正处于高集成度、轻薄化与高速迭代并行演进阶段，其研发过程面临显著工程挑战：
- ● 产品结构极度紧凑（PCB、天线、电池高度集成）
- ● 外观工业设计要求极高（轻薄化 + 无螺钉设计趋势）
- ● 信号完整性与结构设计耦合（射频 / 天线干扰风险）
- ● 快速迭代周期短（甚至以“周”为单位更新设计）
- ● 内部散热空间有限，热管理设计复杂
- ● 多材料混合结构（塑料 / 金属 / 玻璃 / 橡胶）
- ● 精密装配对公差控制要求极高
本质问题：
在极小空间内实现“高性能电子系统 + 高品质外观结构”的快速验证
② 产品开发关键阶段（Key Development Stages）
通讯电子产品开发通常遵循高速迭代工程路径：
- ● 概念设计（Concept Design）
- ● 工业设计验证（ID Model）
- ● 结构设计（Mechanical Design）
- ● EVT工程样机（Engineering Prototype）
- ● DVT设计验证（Design Validation）
- ● PVT小批量试产（Pilot Production）
- ● 量产导入（Mass Production Ramp-up）
特点：
设计-验证-迭代周期极短，样件是核心决策依据
③ 赛达尔制造解决方案（Saidaer Manufacturing Solution）
赛达尔针对通讯电子行业提供高精度 + 快速响应的多工艺制造体系：
- ● SLA高精度3D打印（外观结构快速验证）
- ● CNC精密加工（高强度结构件 / 内部支架）
- ● SLS尼龙打印（轻量化结构 / 风道与支撑件）
- ● 金属加工（铝合金中框 / 结构强化件）
- ● 透明件快速成型（屏幕 / 视窗 / 光学结构）
- ● 真空复模（小批量一致性复制）
- ● 表面处理工艺（喷砂 / 阳极 / 高光 / NCVM工艺模拟）
- ● 精密装配（嵌件 + 微小结构组装）
核心能力：
支持“外观-结构-功能-散热-装配”一体化快速验证体系
④ 典型制造难点分析（Key Manufacturing Challenges）
通讯电子产品手板制造中常见难点包括：
- ● 极小壁厚结构加工变形风险高
- ● 金属与塑料多材料装配公差难以控制
- ● 天线区域金属干扰与结构冲突问题
- ● 高光 / 细磨砂 / NCVM效果还原难度大
- ● 超薄件（<1mm）加工与成型稳定性差
- ● 内部空间紧凑导致装配难度极高
- ● 散热结构与真实性能差异较大
核心挑战本质：
“结构极限压缩 + 多材料协同 + 高频迭代验证”
⑤ 工艺选择建议（Process Selection Strategy）
不同开发阶段建议如下工艺组合：
外观设计验证阶段
- ● SLA高精度打印（超细节还原）
- ● 精修 + 喷涂 / NCVM效果模拟
结构工程验证阶段
- ● CNC加工（ABS / PC / 铝合金）
- ● 内部结构干涉验证
功能与电子集成验证阶段
- ● CNC + PCB装配模拟结构
- ● 电池 / 模块嵌入式结构件
散热与风道验证阶段
- ● SLS尼龙打印（轻量风道结构）
- ● 空气流动路径验证模型
小批量试产阶段
- ● 真空复模 + 快速模具
- ● 一致性装配验证
核心原则：
在通讯电子行业，样件不仅验证结构，更直接影响产品上市节奏
⑥ 材料推荐方案（Material Recommendation）
通讯电子产品常用材料体系如下：
外壳材料
- ● ABS（通用消费电子外壳）
- ● PC（高强度 / 透明结构）
- ● PC+ABS（综合性能优化）
金属结构材料
- ● 铝合金 6061 / 7075（中框 / 外壳结构）
- ● 不锈钢（高强度连接件）
透明与光学材料
- ● 透明PC（屏幕 / 视窗 / 镜片）
- ● PMMA（光学展示件）
功能结构材料
- ● PA12 / PA6（轻量结构件）
- ● POM（精密传动结构）
柔性与缓冲材料
- ● TPU（防滑 / 防震）
- ● 硅胶（按键 / 密封件）
材料选择逻辑：
轻量化优先 + 高强度平衡 + 信号干扰控制
⑦ 行业应用案例（Application Cases）
赛达尔已参与多类通讯电子产品开发支持，包括：
- ● 智能手机中框与结构验证模型

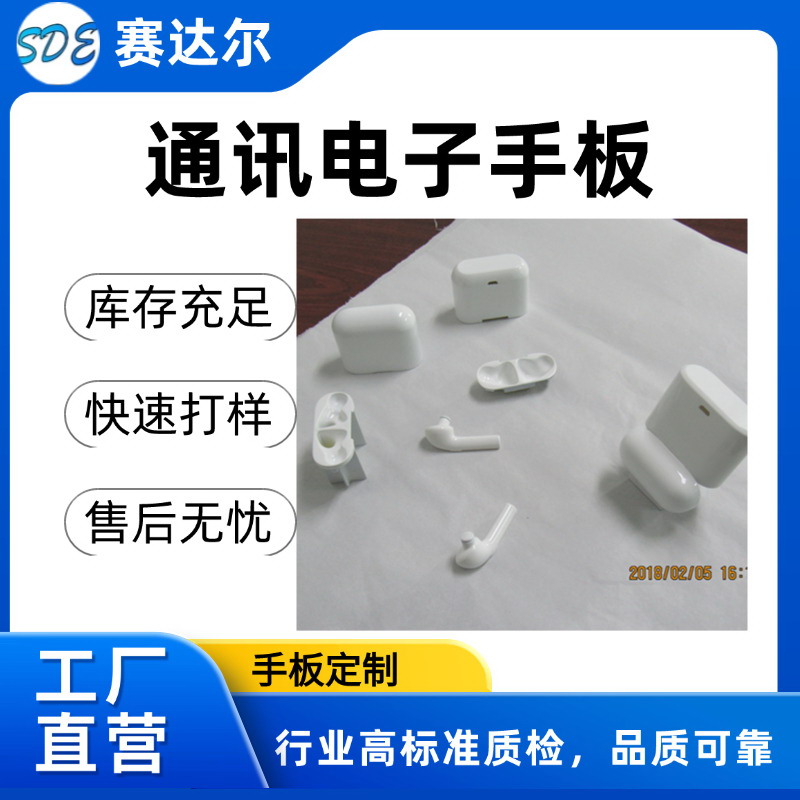

- ● TWS耳机外壳与充电仓手板
- ● 智能手表外壳与佩戴结构验证
- ● 路由器与通信终端外壳模型
- ● AR/VR设备结构与光学件样机
- ● 智能穿戴设备功能验证模型
核心价值：
显著缩短研发周期 30%–55%，提升结构与外观一次通过率
⑧ 为什么选择赛达尔（Why Saidaer）
- ● 高精度微结构加工能力（适配超薄电子产品）
- ● 多材料混合制造经验（塑料 + 金属 + 透明件）
- ● 支持高速迭代开发节奏（周级交付能力）
- ● 工程师DFM前置分析（降低结构返工风险）
- ● NCVM / 高端表面工艺模拟能力
- ● 支持从单件验证到小批量试产完整链路
我们不仅制造手板，而是：
帮助电子产品缩短从设计到上市的关键时间窗口

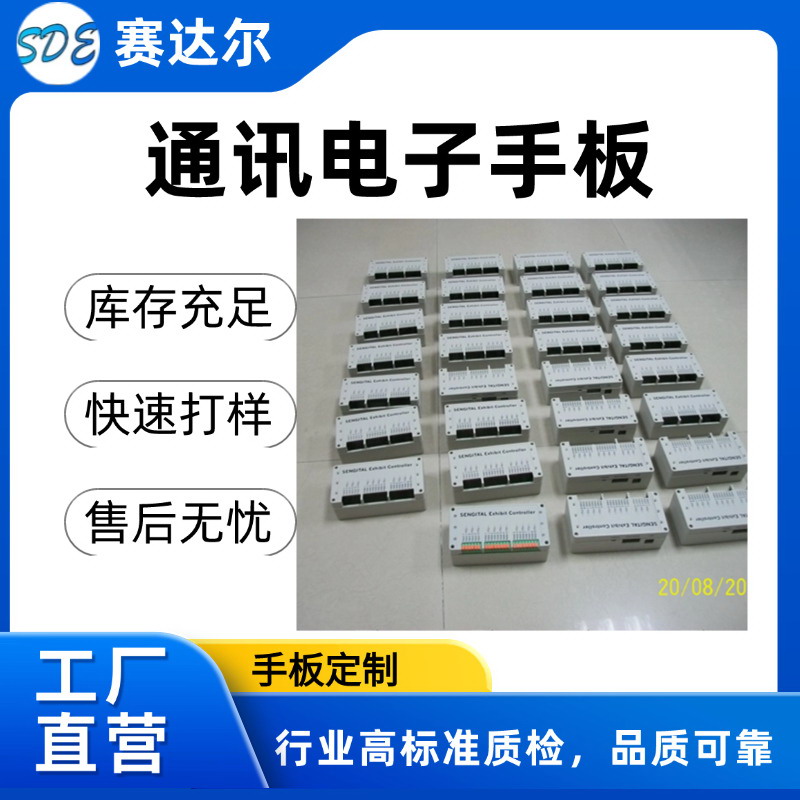

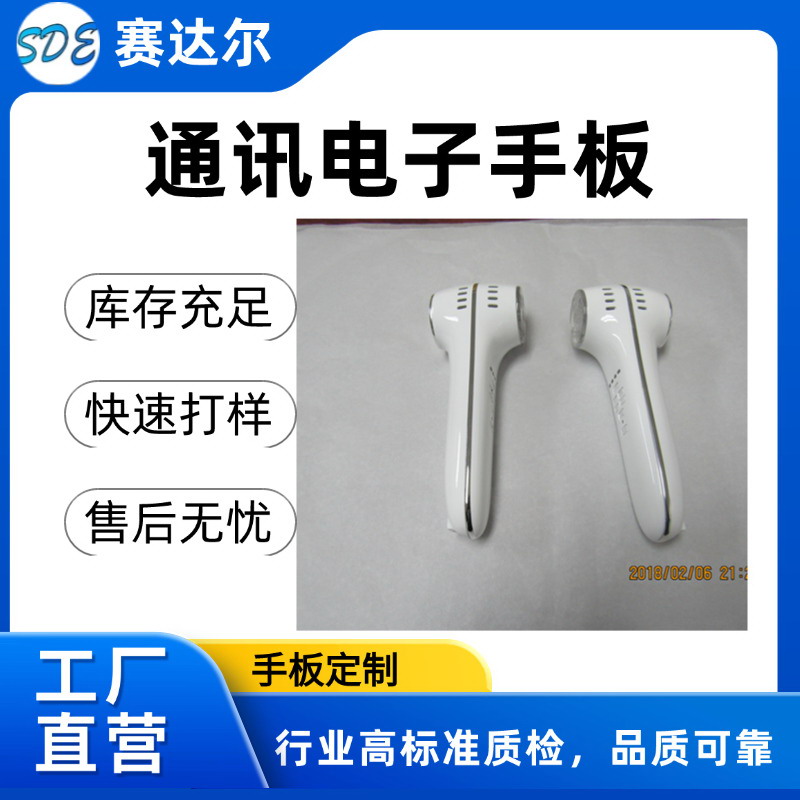

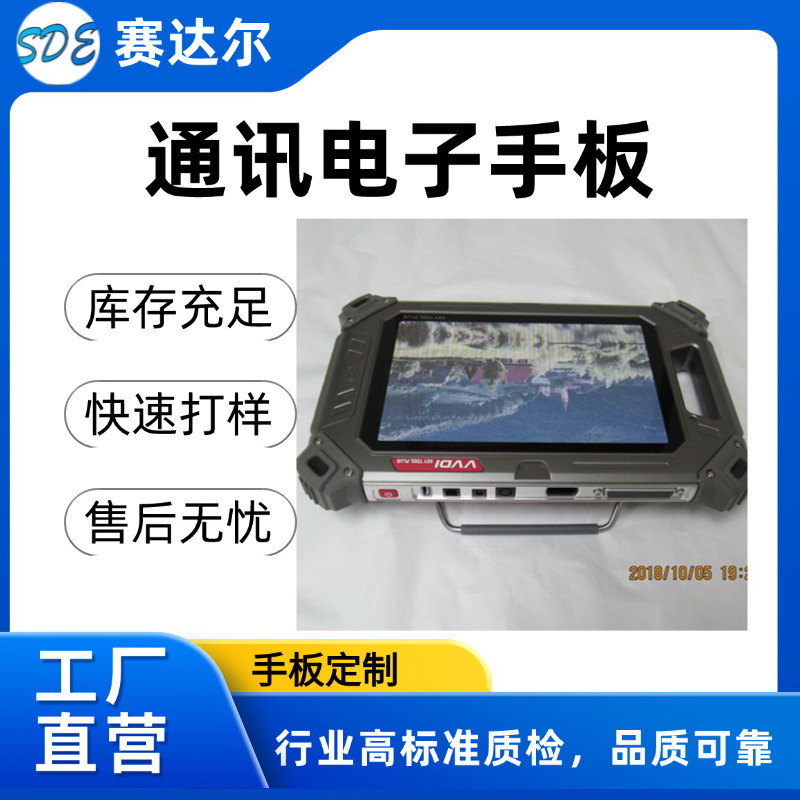

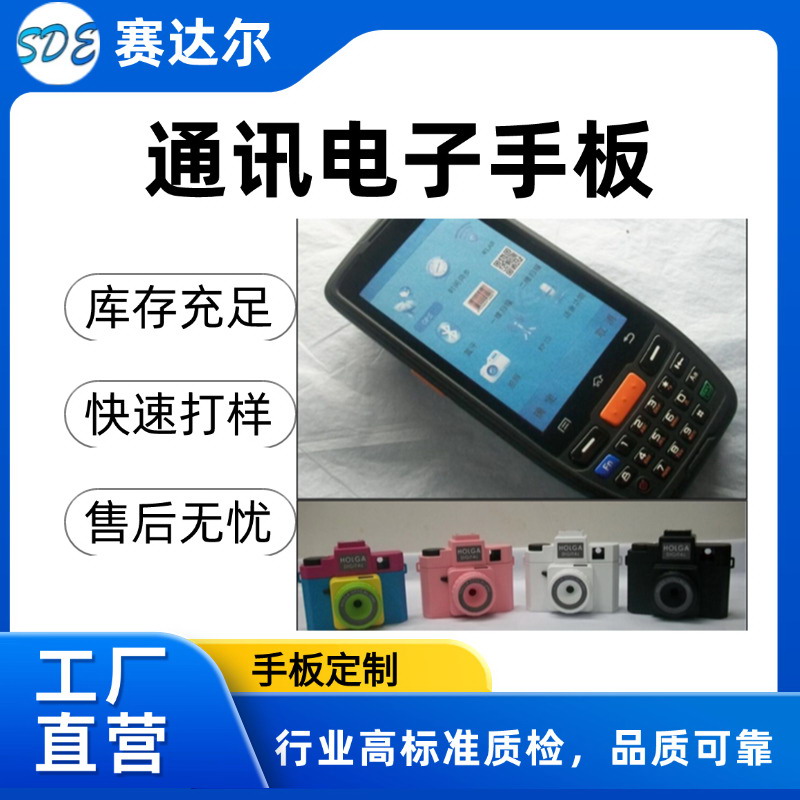

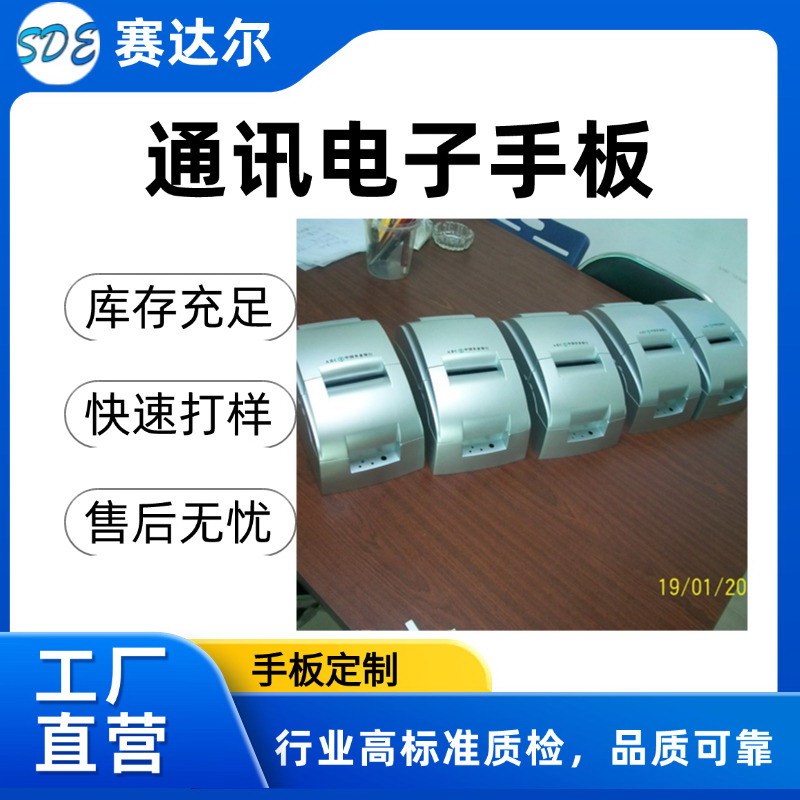

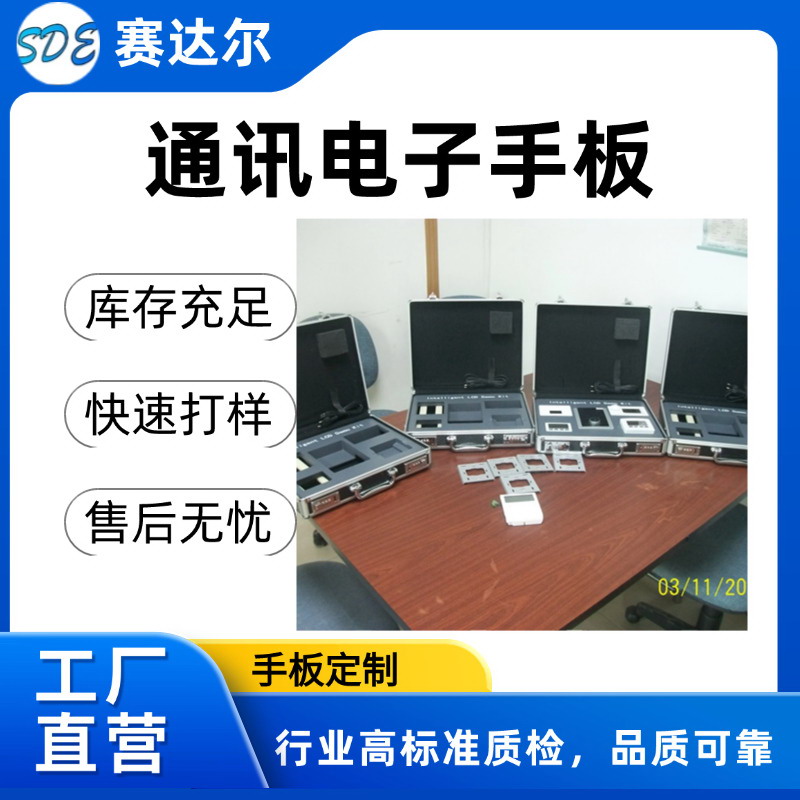

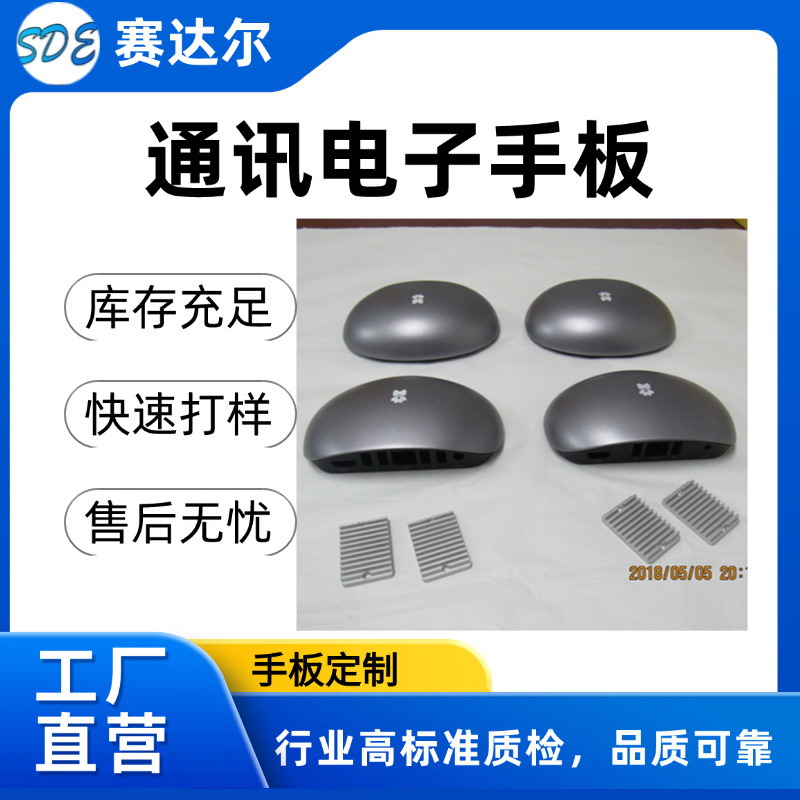

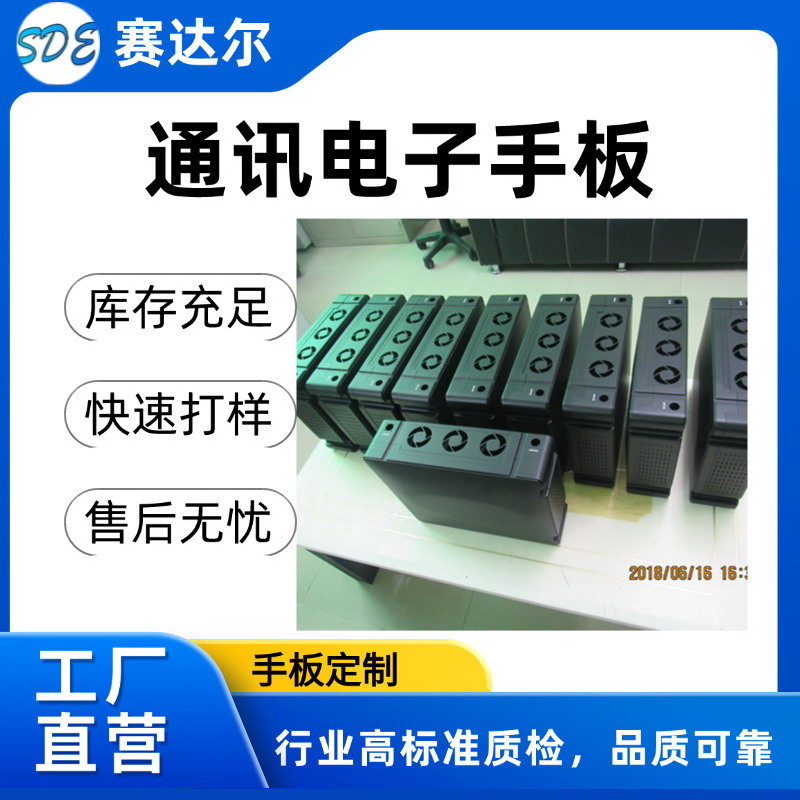

部分通讯电子行业解决方案成果展示：
